Сервер точного времени S650 v.3.2.2

Оборудование SyncServer S650 производства компании Microsemi – обеспечивает точную и стабильную синхронизацию времени и частоты для решения широкого круга задач в отраслях и национальных системах. SyncServer S650 сочетает функционал сервера точного времени SyncServer S600 с дополнительными возможностями по выдаче частотных сигналов 10 МГц, 1PPS, IRIG B и т.п.

Соответствие следующим стандартам и профилям:
IEEE1588 2008 version 2
Telecom Profile 2008
Default profile
Enterprise Profile (default profile with hybrid support)
Power Profile IEEE. C37.238-2017
Power Profile IEEE C37.238-2011
Power Utility Profile IEC/IEEE 61850-9-3:2016
IPv4/IPv6
One-step или two-step clock режимы

Высокая безопасность и производительность
4 порта GbE позволяют обрабатывать более 10000 NTP запросов в секунду, каждый из которых снабжается временными метками на аппаратном уровне. Каждый порт является независимым от других. Для предотвращения атак типа «отказ в обслуживании» (DoS) используются встроенные механизмы ограничения трафика. При использовании функционала NTP Reflector™  S650 может обрабатывать уже 360000 запросов в секунду

Функционал IEEE 1588 PTP Grandmaster
В случае, если Ваши приложения требуют более высокой точности, чем может обеспечить протокол NTP, S650  с помощью программной опции PTP может выступать в роли многопортового сервера PTP (PTP Grandmaster). Также может быть программно активирован вход для протокола PTP, который позволяет обеспечить резервирование устройства на случай пропадания сигнала от спутниковых систем позиционирования или обеспечить туннелирование меток PTP по сети.

Беспрецедентная точность
Встроенный 72-х канальный приёмник сигналов систем спутникового позиционирования позволяет получать наносекундное точное время от атомных часов на борту спутников. Применение запатентованной технологией активной термокомпенсации позволяет добиться точности лучше 15 нс по отношению к универсальной шкале времени (UTC/USNO). S650 может комплектоваться антенными комплектами с кабелем разной длины.

Настраиваемые выходы
Модель S650 может быть укомплектована двумя модулями входных/выходных сигналов, каждый из которых имеет восемь портов с разъёмами типа BNC. В базовом варианте 2 порта работают как входы и 4 как выходы для сигналов 10 МГц, 1PPS, IRIG B. С использованием программной опции FlexPort^TM задействуются все порты модуля и появляется возможность назначить каждому выходу индивидуальный сигнал, включая сигналы задаваемые пользователем (импульсы с различной частотой и длительностью, синусоидальные сигналы 1/5/10 МГц, различные разновидности временных кодов IRIG, NASA).

Управление
Все протоколы сетевого управления поддерживаются S650- доступ по паролю, HTTPS / SSL (с использованием набора шифрования), SSH, списки управления доступом, завершение службы, SNMPv2 / v3 и аутентификация NTP MD5.

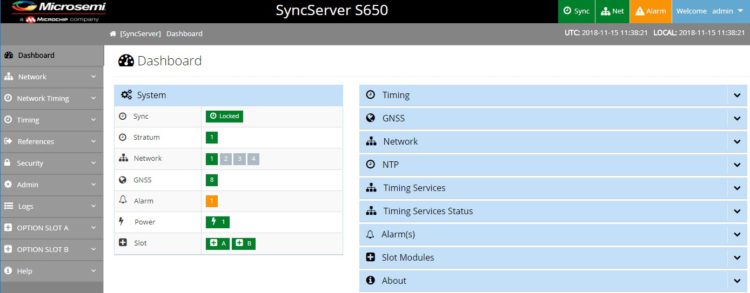

Основным интерфейсом для S650 – является простой и интуитивно понятный веб-интерфейс. Ниже фото приборной панели в вэб браузере ПК, делает настройку и эксплуатацию S650 максимально простой.

Пример конфигурации сервера S650 с двумя модулями входов-выходов, с опциями программирования и измерения входных и выходных сигналов, их привязки к времени UTC и-или импульсам на входах, с резервированным питанием 220В, опциями РТР грандмастера (по выходу) и подчиненных часов (по входу) и другими опциями.

Пример конфигурации сервера S650 с 10Гбит SFP+
Part No	Описание позиции	Шт
090-15200-650	SYNCSERVER S650 BASE CONFIG, NO P/S	1
090-15201-002	SYNCSERVER S6XX DUAL 50 WATT POWER SUPPLY	1
090-15201-003	SYNCSERVER OCXO UPGRADE	1
090-15201-009	SYNCSERVER 10GBE UPGRADE	1
090-15201-011	SYNCSERVER TIMING I/O MODULE WITH T1/E1 I/O	1
090-15201-006	SYNCSERVER TIMING I/O MODULE	1
920-15201-101	SYNCSERVER GNSS OPTION (GALILEO/GLONASS/BEIDOU/QZSS/SBAS), BUILD-TO-ORDER	1
920-15201-102	SYNCSERVER SECURITY PROTOCOLS/NTP REFLECTOR OPTION, BUILD-TO-ORDER	1
920-15201-103	SYNCSERVER PTP MASTER OUTPUT LICENSE OPTION, BUILD-TO-ORDER	1
920-15201-104	SYNCSERVER PTP SLAVE INPUT OPTION, BUILD-TO-ORDER	1
920-15201-105	SYNCSERVER PROGRAMMABLE PULSE OPTION FOR TIMING I/O MODULES, BUILD-TO-ORDER	1
920-15201-109	SYNCSERVER FLEXPORT TIMING OPTION FOR TIMING I/O MODULE, BUILD-TO-ORDER	1
920-15201-111	SYNCSERVER MEASUREMENT OPTION FOR TIMING I/O MODULES, BUILD-TO-ORDER	1

И передняя панель данной конфигурации S650:
